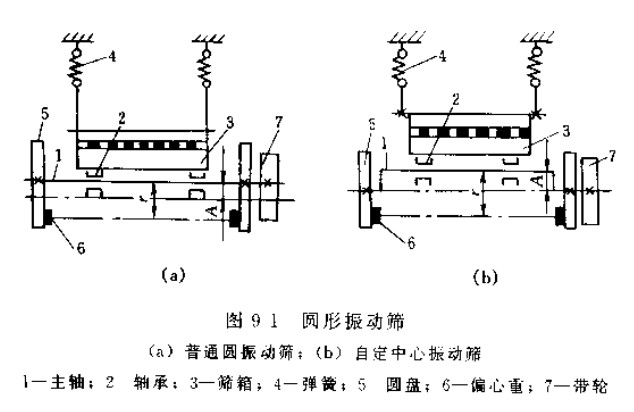

具有圓形軌跡的慣性振動篩為圓振動篩。簡稱圓振篩。這種慣性振動篩又稱單軸振動篩,其橫截面的示意圖見圖9-1.其支承方式有懸掛支承與座式支承兩種。圖9-1為懸掛支承,篩面固定于篩箱3上,篩箱由彈簧4懸掛或支承,主軸1的軸承2安裝在篩箱上,主軸由帶輪7帶動而高速旋轉。帶偏心重的圓盤5安裝在主軸1上,隨主軸旋轉,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動,振幅以A表示。偏心重與軸承中心線的距離為激振偏心距,以r表示。
圖9-1(b)為自定中心振動篩,其激振器的結構如圖9-2,由電機帶動帶輪2,并通過偏心軸(主軸)7帶動圓盤8,帶輪與圓盤都安有偏心重,篩箱與圓筒連接。由主軸的偏心重與帶輪、圓盤的偏心重的合力產生振動的激振力,圓盤和帶輪處的偏心重的大小是可調的。帶輪的孔相對其圓周有一個偏心距,其值等于篩箱在正常工作時的振幅A,從而帶輪旋轉中心位于帶輪的孔與偏心塊的重心之間,在空間是不動的,以免傳動帶時張時馳。
圓振篩的篩面為傾斜布置(15°~25°),當篩面作圓形軌跡振動時,物料也隨著篩面振動成拋起落下而向前運動,在落下、拋起時,小于篩孔的顆粒即被篩選分離到篩下,為保證篩分效率高,篩子產量大。
